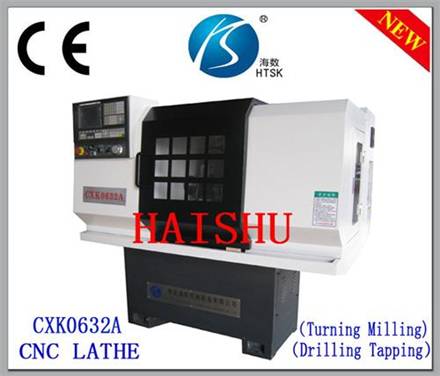

CXK0632A
車銑鉆攻多功能數控車床
一、主要技術參數
|
項目名稱 |
單位 |
技術參數 |
|
床身大回轉直徑 |
mm |
Φ230 |
|
托板上大回轉直徑 |
mm |
Φ80 |
|
大加工長度 |
mm |
夾頭200/卡盤120 |
|
主軸頭形式 |
A2-5 | |
|
主軸通孔直徑 |
mm |
Φ40 |
|
拉管通孔直徑 |
mm |
Φ32 |
|
攻絲大規格 |
M12 | |
|
X/Z軸重復定位精度 |
mm |
0.012/0.013 |
|
X軸大行程 |
mm |
260 |
|
Z軸大行程 |
mm |
240 |
|
X快移速度 |
m/min |
5 |
|
Z快移速度 |
m/min |
8 |
|
主軸驅動形式 |
伺服 | |
|
C軸功能 |
360°任意分度 | |
|
主軸轉速范圍 |
r/min |
0-3000 正、反轉 |
|
主軸電機功率 |
kw |
3 |
|
刀架形式 |
排刀架/ 電動刀架 可選 | |
|
銑削動力頭功率 |
W |
標配200， ＞200（特訂） |
|
銑削頭高轉速 |
rpm |
10000 |
|
夾頭類型 |
ER08 （可選） | |
|
銑頭大夾持直徑 |
mm |
標配φ5， ＞φ5（特訂） |
|
銑削動力頭數量 |
可選 | |
|
Y軸 |
可選 | |
|
機床外形尺寸（(L×W×H)） |
mm |
1600×1000×1550 |
|
機床重量 |
kg |
1000 |
二、主要特點
1、具有車削、銑削、鉆孔、攻絲等功能；
2、主軸電機：伺服調速，C軸功能，正反轉無級變速；
3、主軸同步帶傳動，抱剎功能；
4、配銑削動力頭，數量可選；
5、可選配Y軸，實現三軸聯動；
6、氣動夾頭；
7、X/Z軸線軌，不銹鋼護罩全防護；
8、Z軸絲杠中置結構；
9、全自動機油潤滑；
10、機床鈑金全新防護。
三、主要用途
本機床可廣泛用于五金零件的精加工，可實現外圓、內孔、側孔、端面、側平面、圓槽、直槽、螺旋槽、錐面、球面等和各種公英制內外螺紋的自動加工。
四、標準配置
★數控系統：北京KND
★氣動夾頭
★2個排刀架
★1個銑削動力頭
五、選擇配置
★數控系統：廣數GSK、臺灣新代、德國西門子、日本發那科
★Y軸功能
★三軸聯動
★多個銑削動力頭
★手動、動力卡盤
★手動、動力尾座
★電動刀架
★送料機
★接件器
