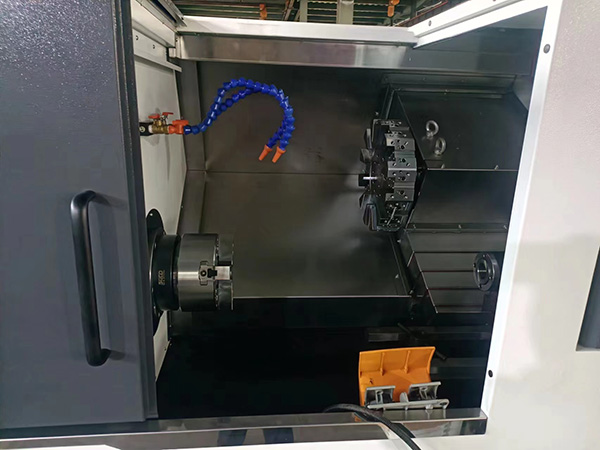

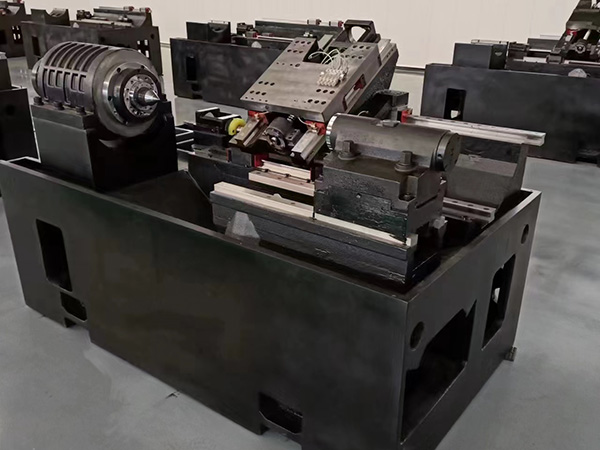

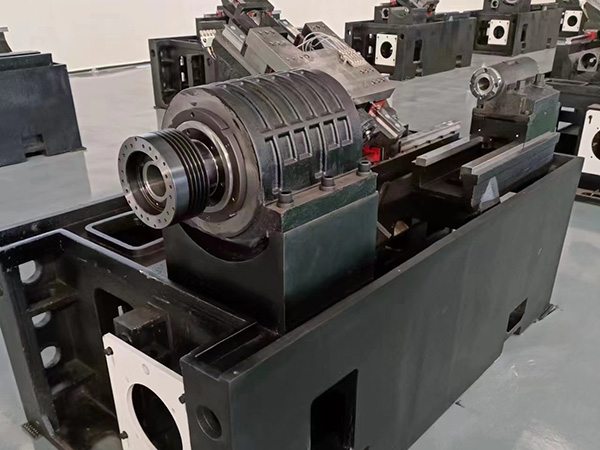

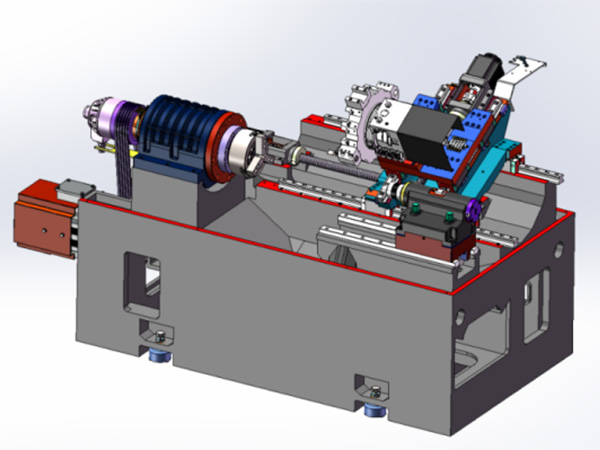

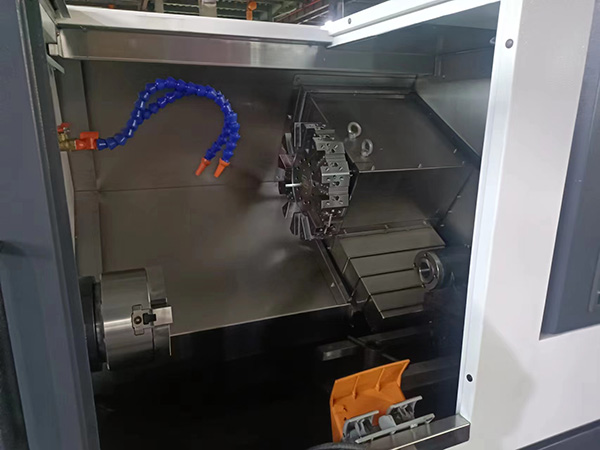

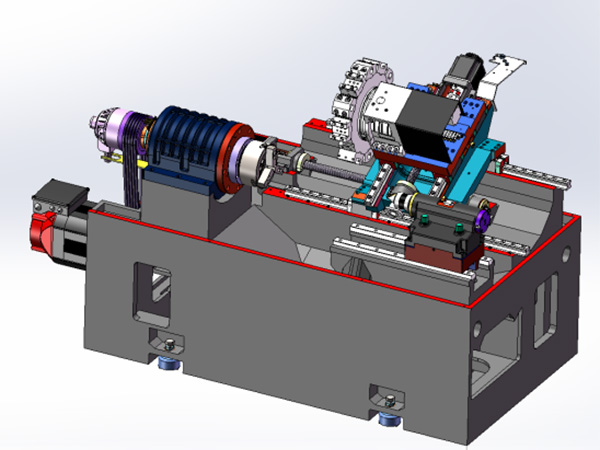

數控斜軌機床HSTC-550（A2-6單元主軸）日式高低軌結構
主要配套件一覽表（HSTC-550）
|
序號 |
名稱 |
數量 |
生產廠家 |
備注 |
|
1 |
數控系統 |
1套 |
GSK980TDi |
|
|
2 |
主電機 |
1套 |
GSK |
11kw |
|
3 |
X/Z電機 |
1/1套 |
GSK |
10N帶抱閘 |
|
4 |
刀塔電機 |
1 |
偉創/臺達 |
1.0kw |
|
5 |
單元主軸 |
1套（A2-6） |
雙強（加長版） |
長城P4（CSC） |
|
6 |
X/Z絲杠軸承 |
2套 |
日本NACHI |
配對軸承 |
|
7 |
X/Z導軌 |
45滾柱8個滑塊 |
南京工藝/臺灣/可選 |
P級重預壓 |
|
8 |
X/Z絲杠 |
2條4008/4012 |
南京工藝/THK/可選 |
C3級 |
|
9 |
刀塔 |
1套3圓1方 |
臺灣聯基 |
伺服刀塔8/12工位 |
|
10 |
切削液水汞 |
1套370W |
利歐 |
高壓型 |
|
11 |
潤滑系統 |
1套 |
臺州千通 |
自動潤滑 |
|
12 |
X/Z聯軸器 |
各1 |
Bright國產 |
標準件 |
|
13 |
液壓卡盤/油缸 |
1套 |
京速 |
8寸 |
|
14 |
液壓尾座 |
1套 |
自產 |
手動調整/自動鎖緊 |
|
15 |
液壓站 |
1套 |
臺州產 |
2.2kw/65升 |
|
16 |
鑄件 |
全套 |
國產 |
HT250 |
|
17 |
床身結構 |
1 |
國產 |
日式瀧澤30°高低軌 |
主要技術參數一覽表（HSYC-550）
|
項目 |
單位 |
規格 |
備注 |
|
回轉直徑 |
mm |
550 |
|
|
X軸行程 |
mm |
240 |
|
|
Z軸行程 |
mm |
600 |
|
|
大切削直徑 |
mm |
420 |
|
|
大加工長度 |
mm |
550 |
|
|
標準加工直徑 |
mm |
280 |
|
|
主軸形式 |
|
A2-6 |
|
|
拉管通孔 |
mm |
52 |
|
|
主軸通孔 |
mm |
62 |
|
|
主軸轉速 |
r/min |
50-3000 |
低重心高剛性 |
|
卡盤直徑 |
Inch/mm |
8寸/200 |
中空 |
|
X、Z軸重復精度 |
mm |
±0.003 |
|
|
X、Z軸定位精度 |
mm |
±0.005 |
|
|
X軸快速移動 |
m/min |
15-25 |
重預壓滾柱導軌 |
|
Z軸快速移動 |
m/min |
15-25 |
重預壓滾柱導軌 |
|
刀架形式/刀盤直徑 |
--/mm |
330/340/380 |
80/100中心高8/12工位 |
|
尾座行程 |
mm |
300 |
|
|
尾座套筒行程 |
mm |
100 |
|
|
尾座套筒錐度 |
MT. |
莫氏5號 |
|
|
刀具尺寸 |
mm |
25*25 |
標配1個方刀座 |
|
鏜刀桿直徑 |
mm |
32 |
標配3個圓刀座 |
|
機床毛重 |
Kg |
3700 |
床身水箱一體式 |
|
機床尺寸長/寬/高 |
mm |
2400/1600/1750 |
機床隨機附件
|
序號 |
附件名稱 |
數量 |
備注 |
|
1 |
地腳墊鐵 |
4個 |
國產 |
|
2 |
卡盤工具 |
1套 |
國產 |
|
3 |
排屑機 |
1套 |
國產 |
|
|
|
|
|
|
|
|
|
|
